Spiral Heat Map

¿Sueles usar HeatMaps en tus visualizaciones y además tienes datos en el tiempo? Aquí tienes un tutorial para crear un HeatMap en Spiral!

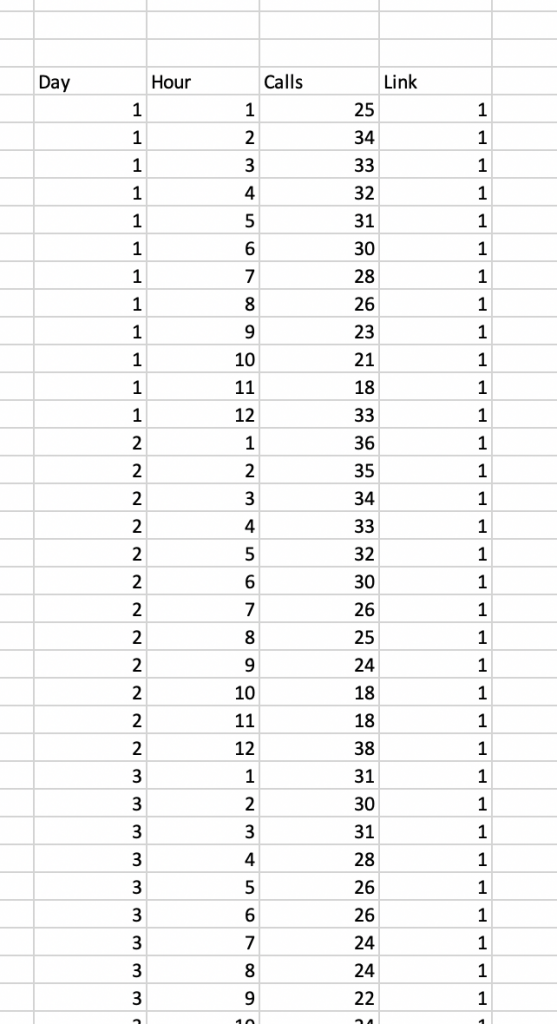

Vamos a usar un DataSet para visualizar un KPI (Calls) de 12:00pm a 11:pm durante 5 días:

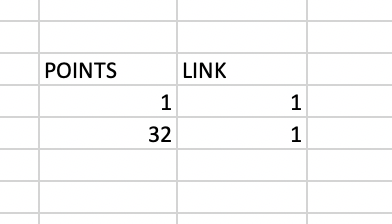

Esta plantilla nos servirá para crear el arco de cada polígono, utilizando la técnica de densificación (creación de marcas virtuales en Tableau). 32 puntos serán suficientes para crear los polígonos:

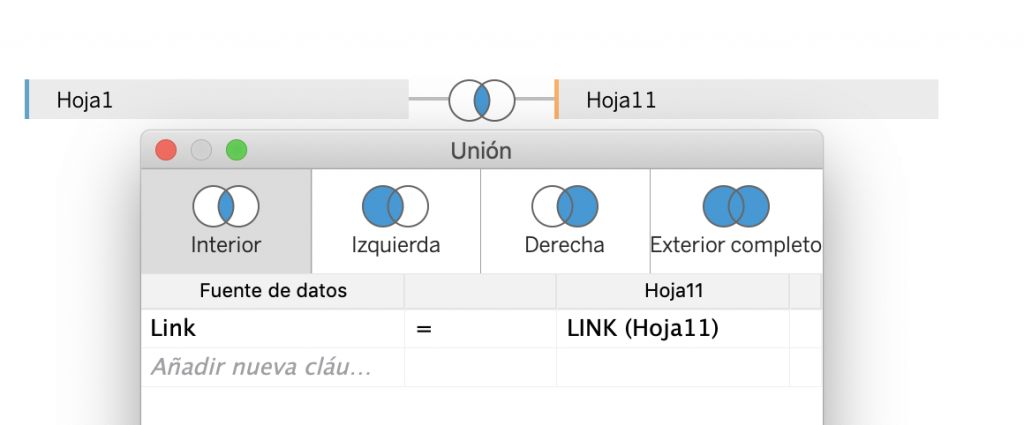

Creamos el Join entre el Data Set y la plantilla usando el campo común Link:

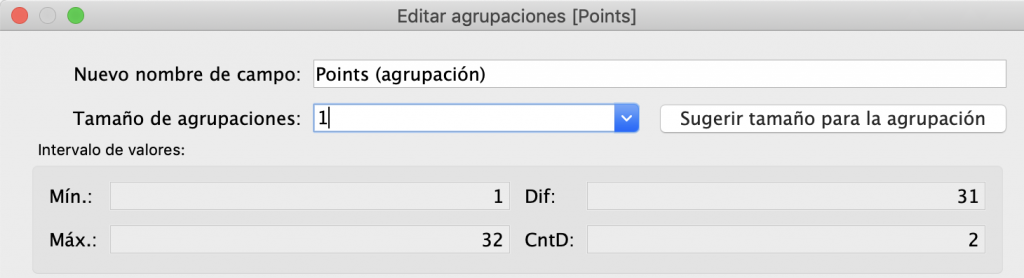

Creamos una agrupación con la medida Point, de tamaño 1:

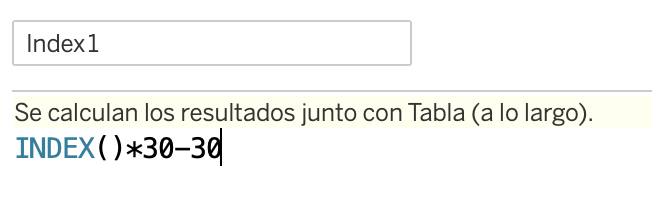

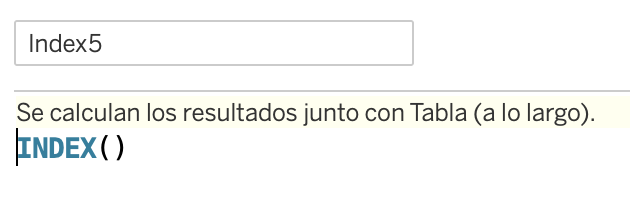

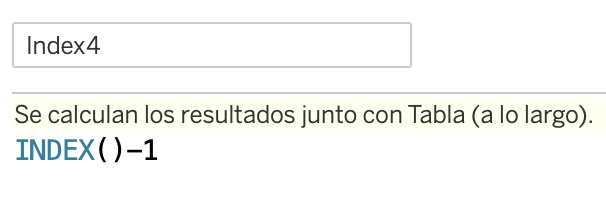

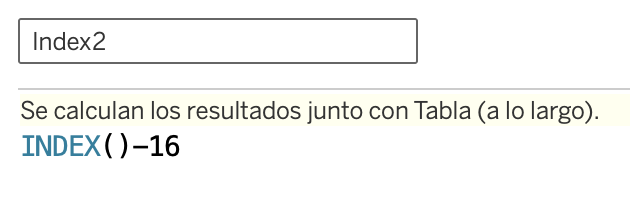

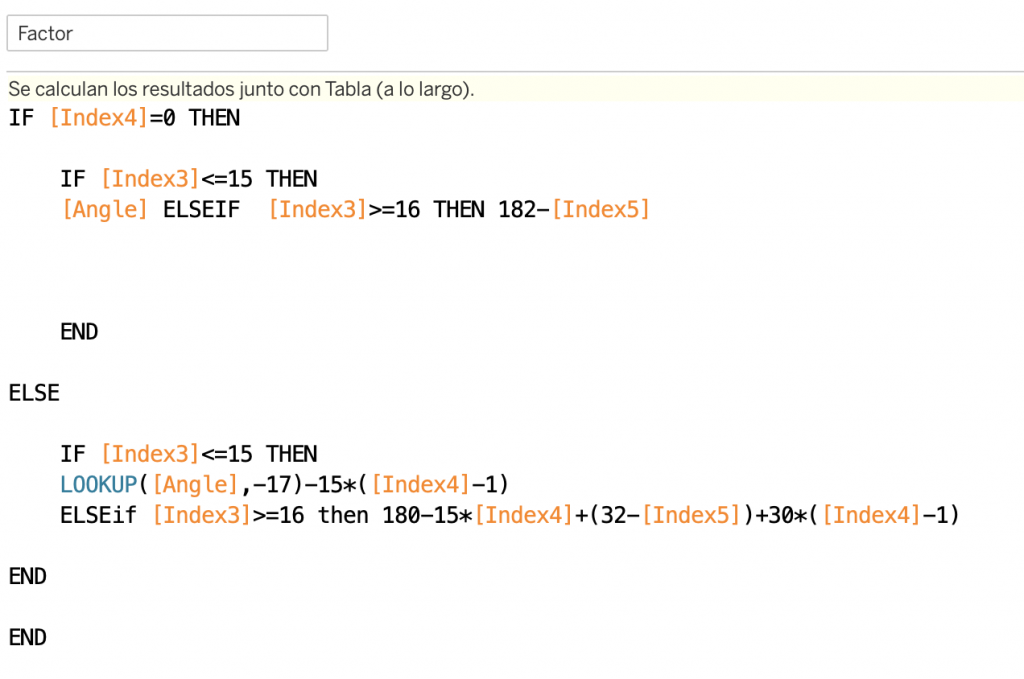

Creamos los siguientes Campos Calculados:

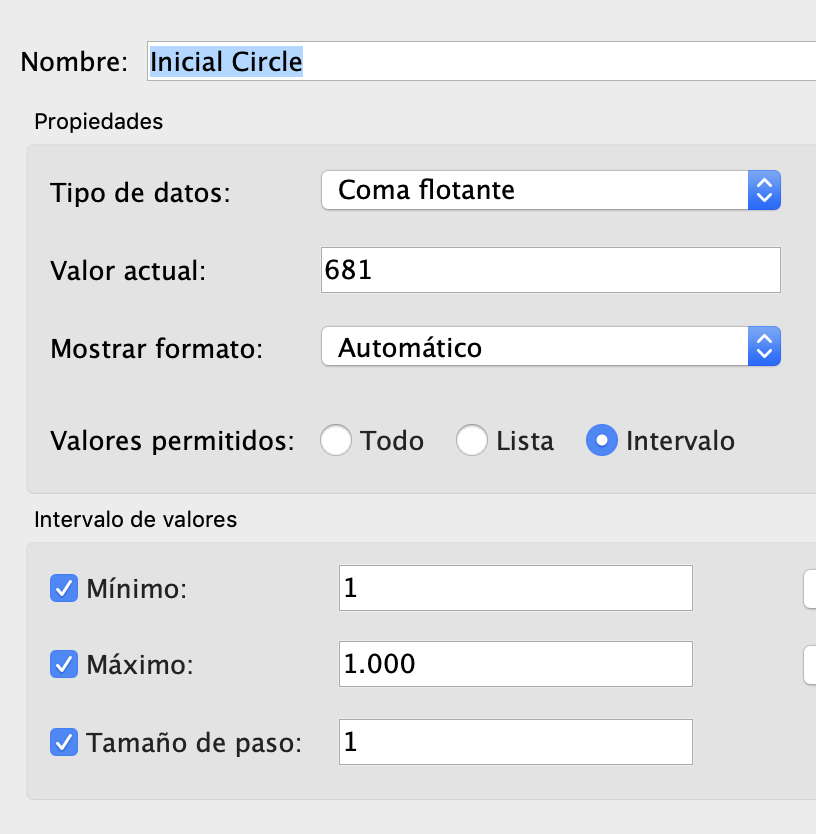

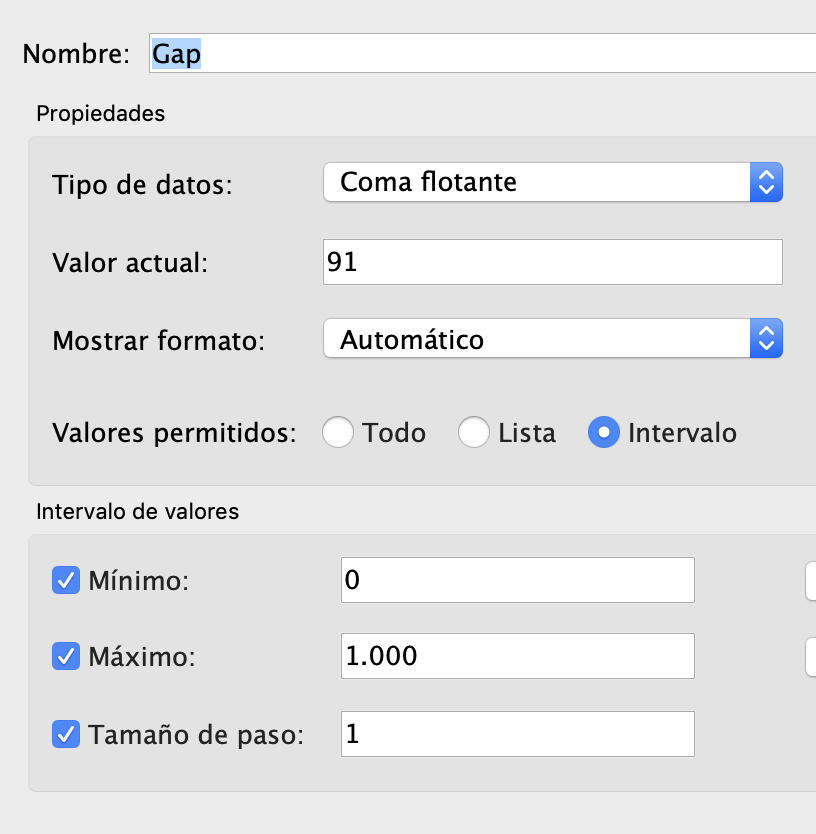

Creamos 2 parámetros para fijar el desfase inicial y dejar un espacio interior en la espiral:

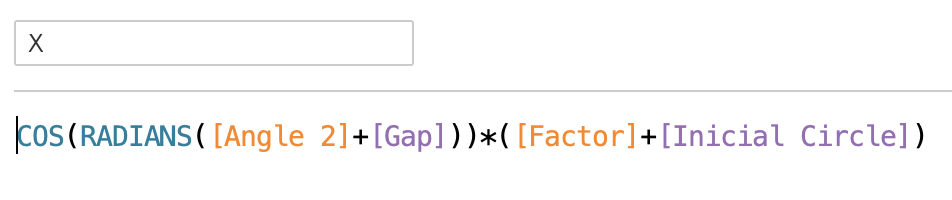

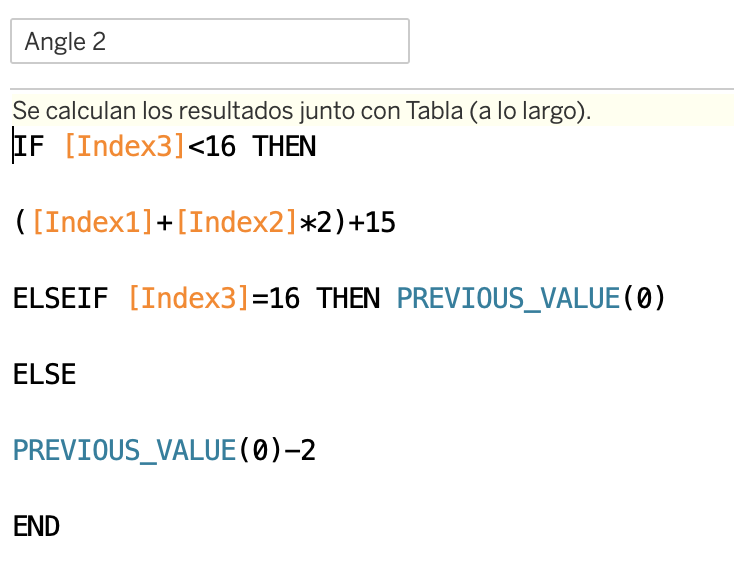

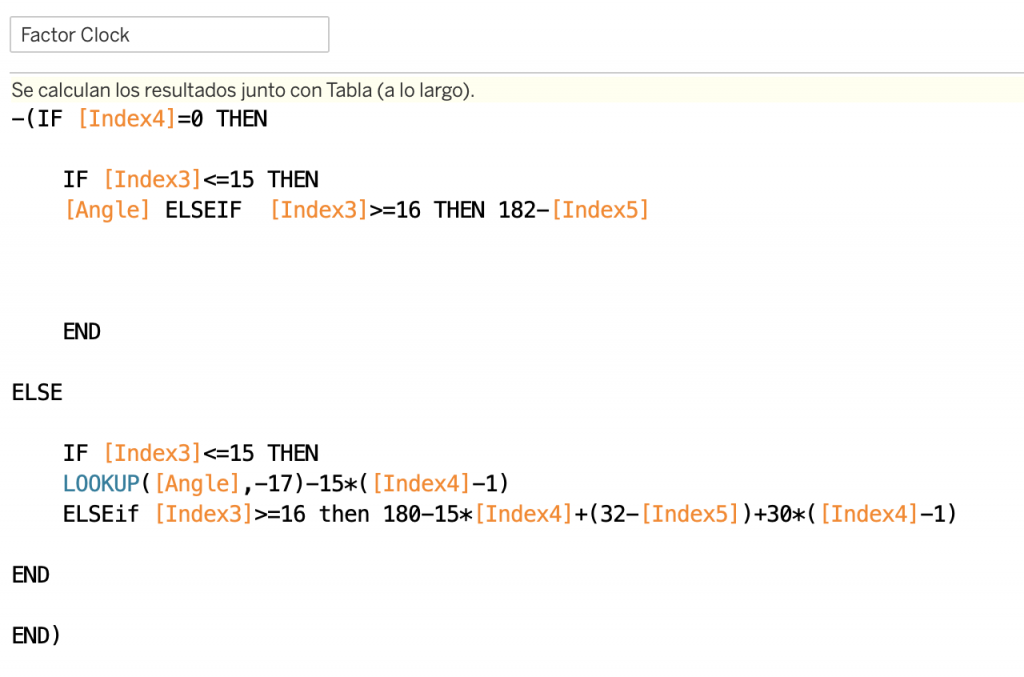

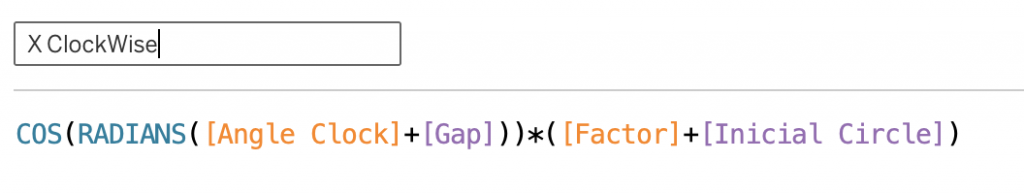

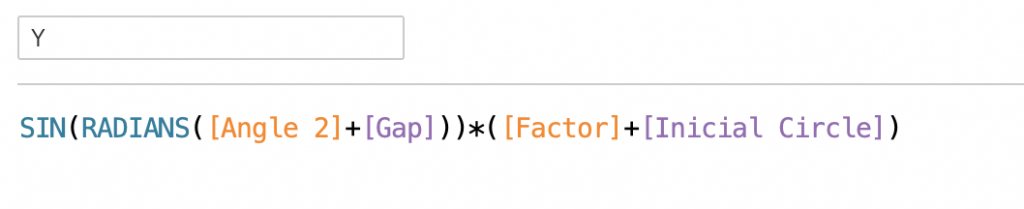

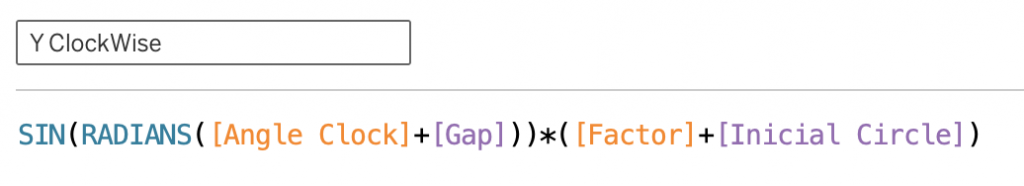

Y creamos los Campos Calculados para crear los polígonos:

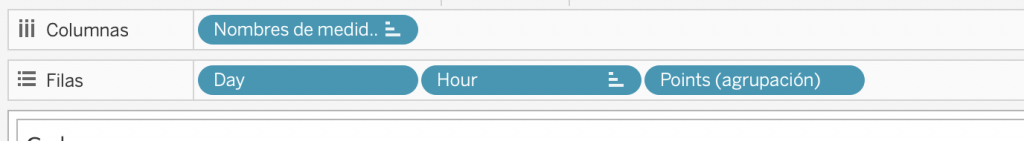

Arrastra a Filas Day, Hour y la Agrupación Points y todos los campos calculados como Texto:

Revisa todos los Cálculos de Tabla:

• Index1, Index4 computados usando Day and Hour

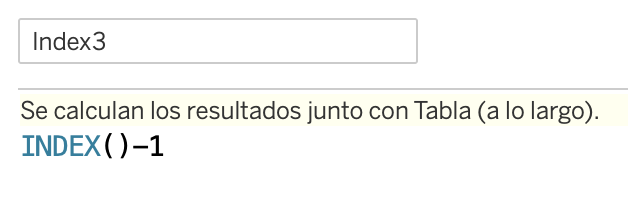

• Index2, Index3 and Index 5 computados usando la agrupación Points

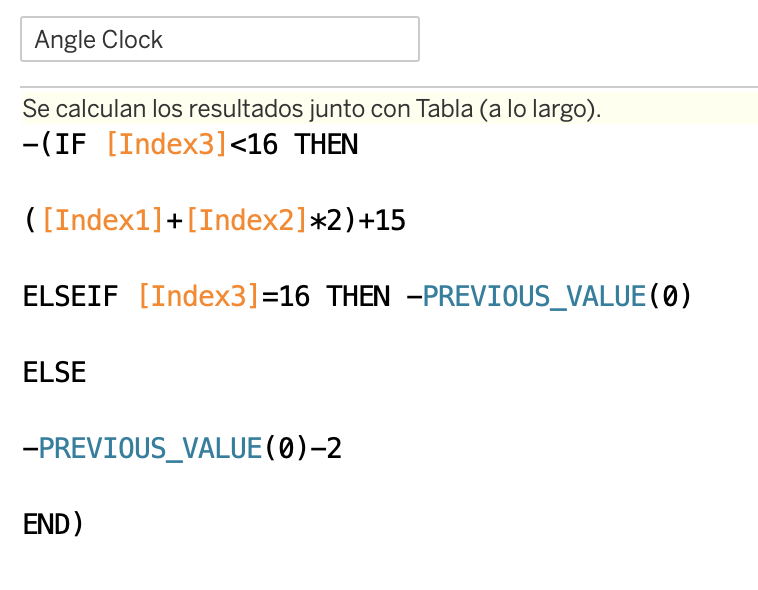

• Angle2, Angleclock, Factor and FactorClock computados usando Day, Hour and the Bin Point
• Revisa los Cálculos de Tabla Combinados de X, Y, XClockWise and YClockWise según la configuración anterior

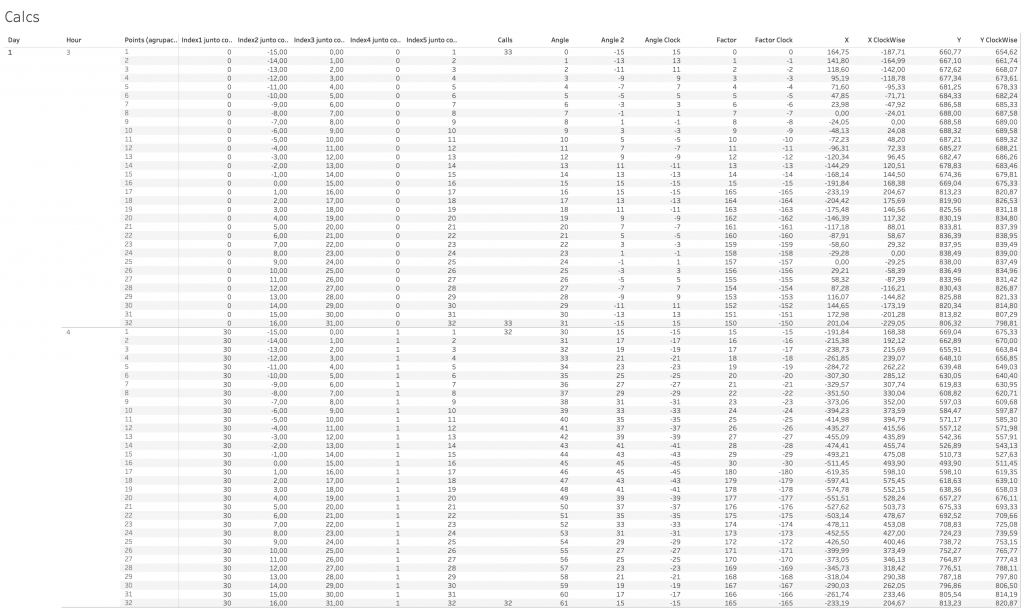

En este punto deberías tener una Tabla de Datos y Cálculos así:

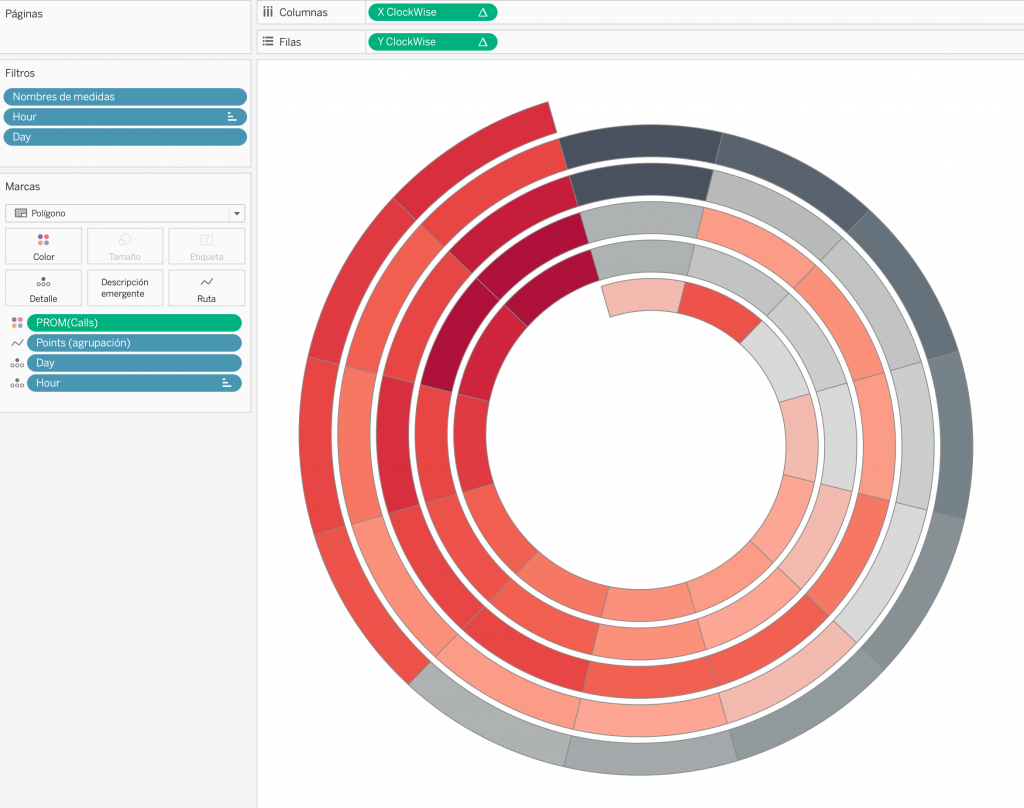

Ahora duplica esta vista y comienza a crear la visualización:

• XClockWise a Columnas
• YClockWise a Filas
• Avg(Calls) a Color
• Tipo de Marca Polígono
• Agrupación Point a Ruta
• Day and Hour a Detalle
• Muestra los parámetros y selecciona Gap a 90 e Initial Circle a 600

Puedes usar X e Y en lugar de XClockWise e YClockWise si quieres el Chart con dirección inversa a las agujas del reloj.

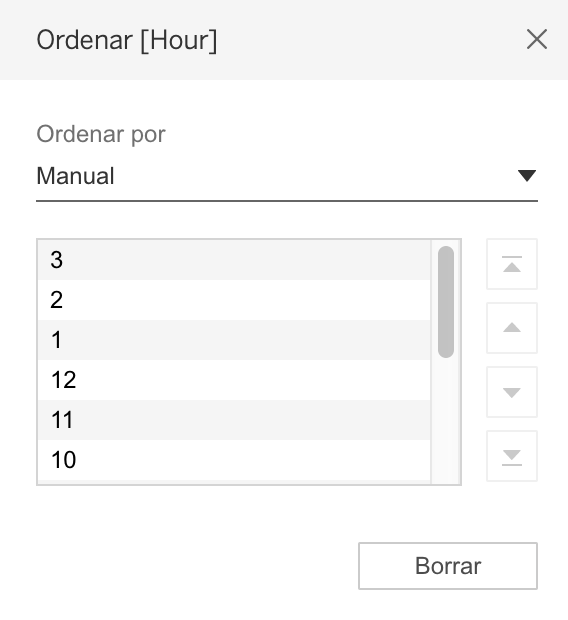

Ordena el campo Hour:

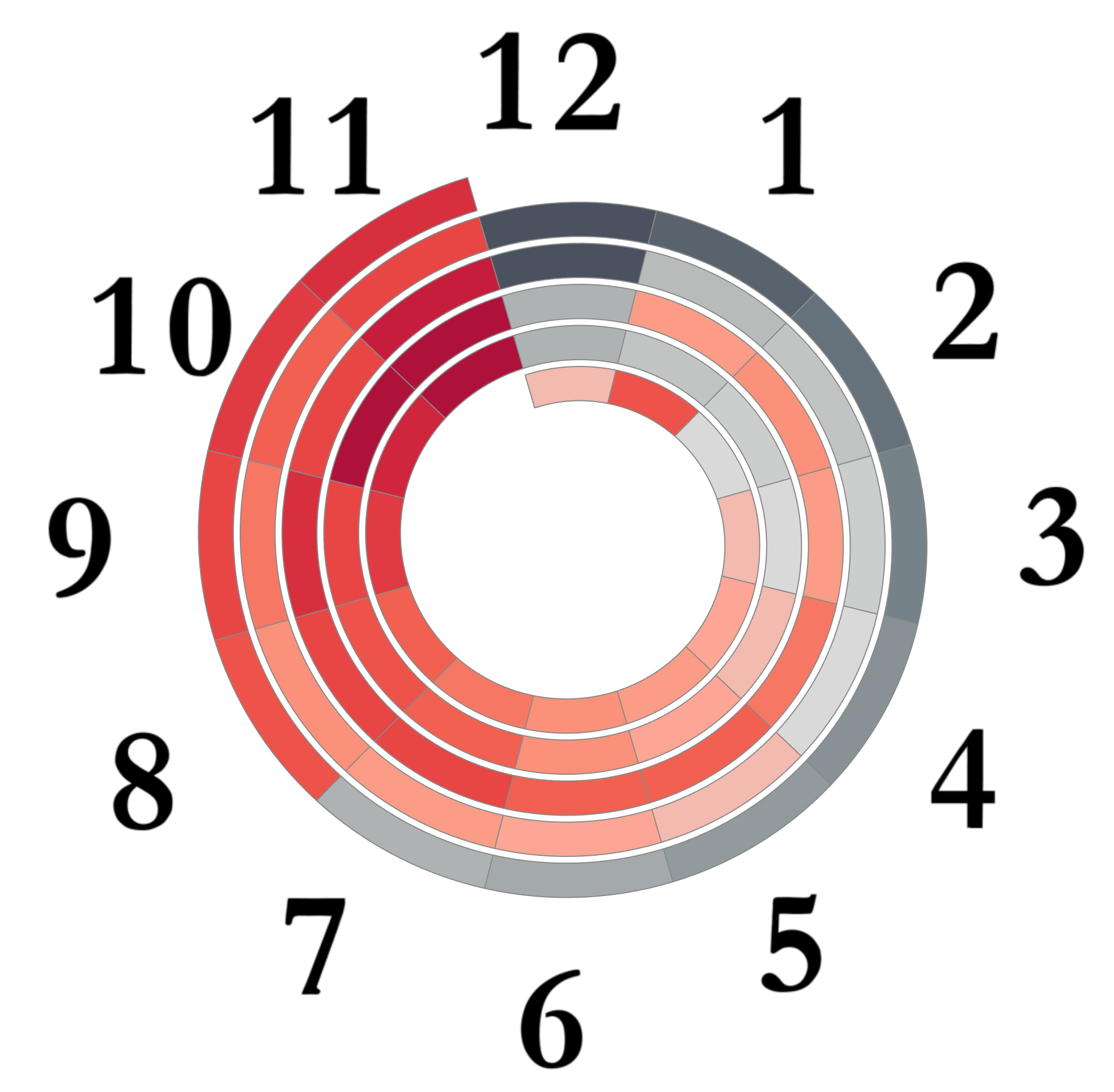

También puedes usar una imagen de fondo para visualizar las horas:

Esto es todo!
