08/06/2019

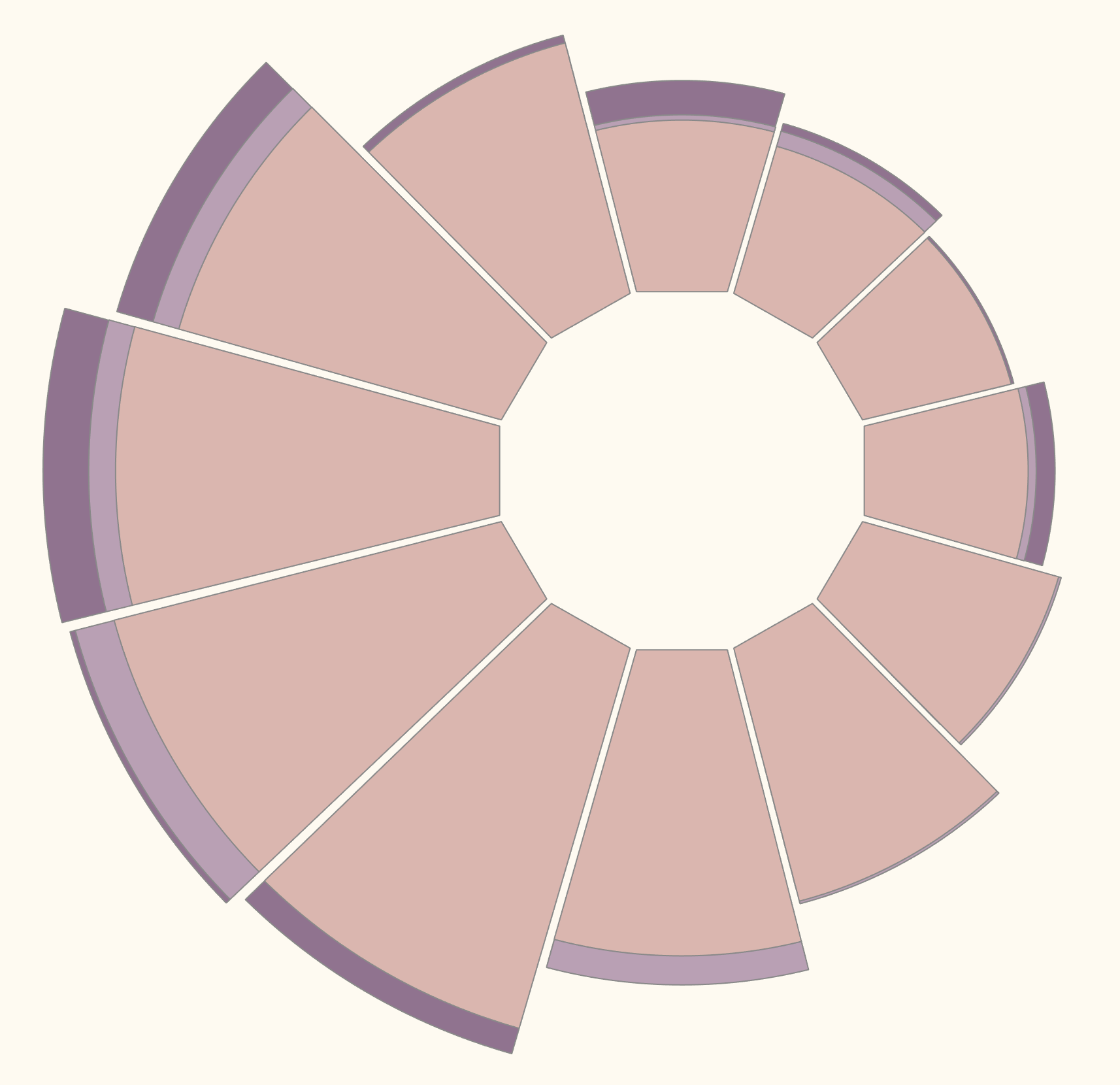

¿Quieres visualizar los datos mensuales de una forma diferente? Aquí tienes una alternativa original: El Cheese Donut Chart!

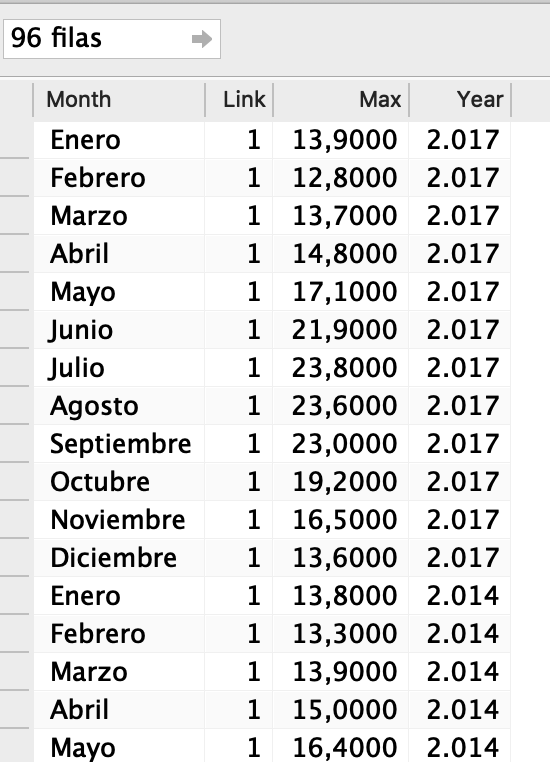

Vamos a visualizar los incrementos de la máxima temperatura del mar en Barcelona en diferentes meses y años, partiendo de este Data Set, donde hemos añadido una columna Link para poder hacer un Join con la plantilla que usaremos. Puedes renombrarlo Max a Temperatura, que será el KPI que queremos visualizar.
La plantilla nos servirá para crear el arco de cada polígono, utilizando la técnica de densificación (creación de marcas virtuales en Tableau). 32 puntos serán suficientes para crear los polígonos en forma de quesitos

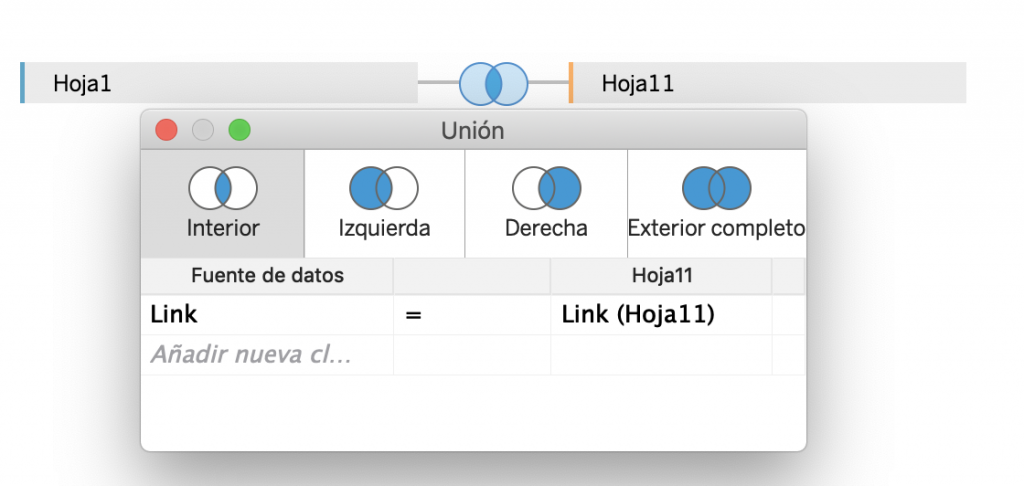

Creamos el Join entre el Data Set y la plantilla usando el campo común Link

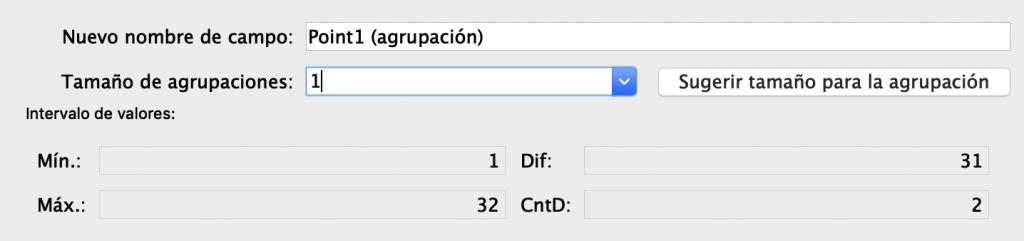

Para ello, creamos una agrupación con la medida Point, de tamaño 1.
Vamos a usar las dimensiones Month y la agrupación creada, insertándolas en Filas:

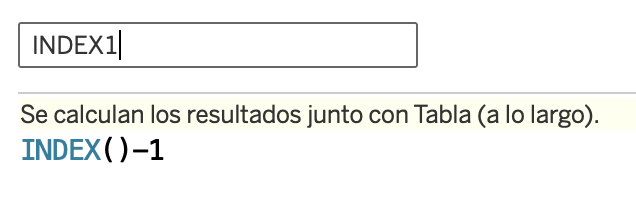

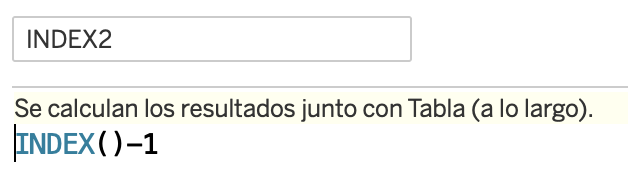

Creamos un Calculado INDEX1, computado usando Month y otro Campo Calculado INDEX2 computado usando la agrupación:

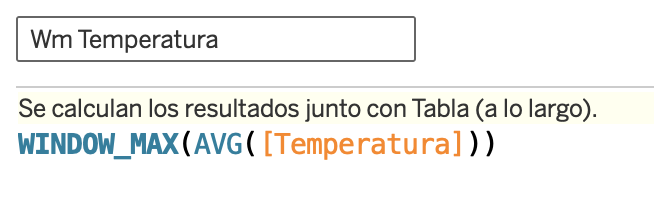

Arrastramos la medida AVG(Temperatura) a la vista y creamos un Campo Calculado WM Temperature, computado usando la agrupación:

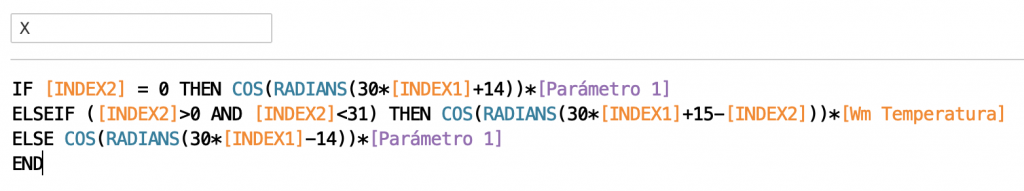

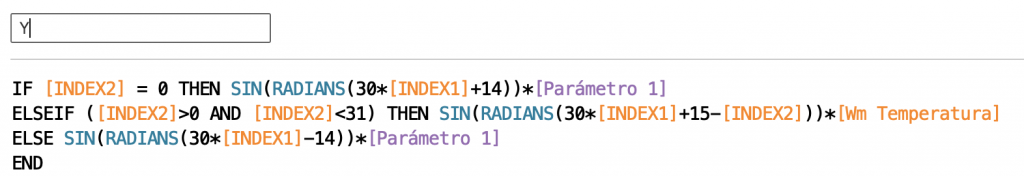

Ahora calculamos la Coordenada X e Y de cada Polígono, usando un parámetro 1 para darle mayor o menor tamaño al agujero del Donut, y computados usando la agrupación
Los puntos 0 y 32 son la base de cada Polígono, mientras que con los puntos 1 al 31 creamos el arco, dejando un espacio de 1 grado para que haya un pequeño espacio entre cada quesito.
Revisamos los Cálculos de Tabla:
- INDEX 2, Wm_Temperatura, X e Y usando AGRUPACION( Point)
- INDEX 1 usando Month

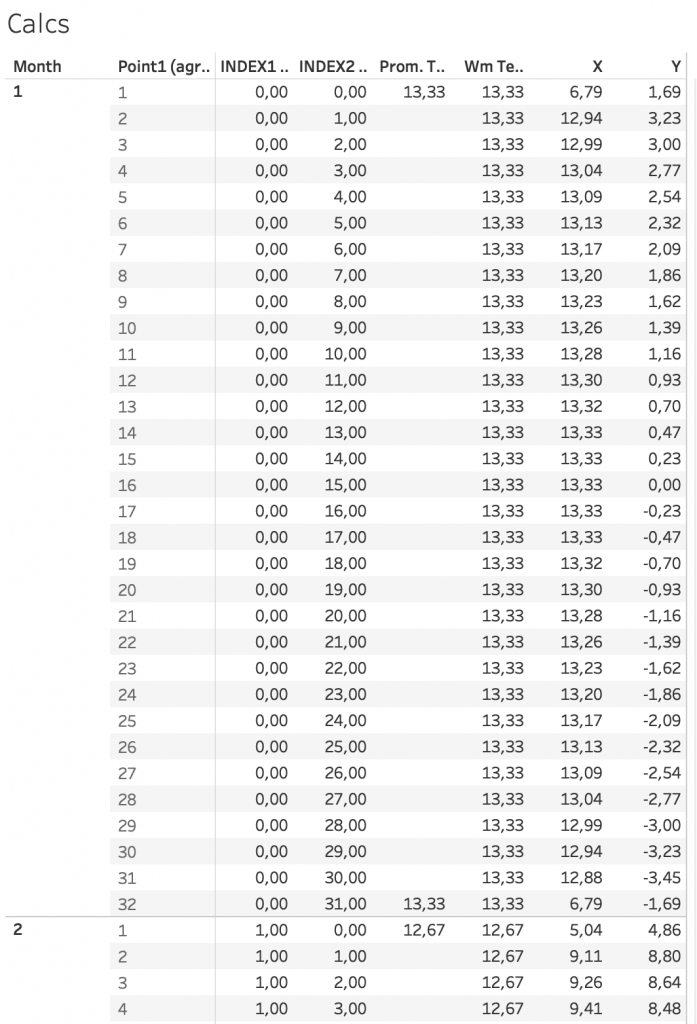

En este punto deberías tener una Tabla de Datos y Cálculos asi:

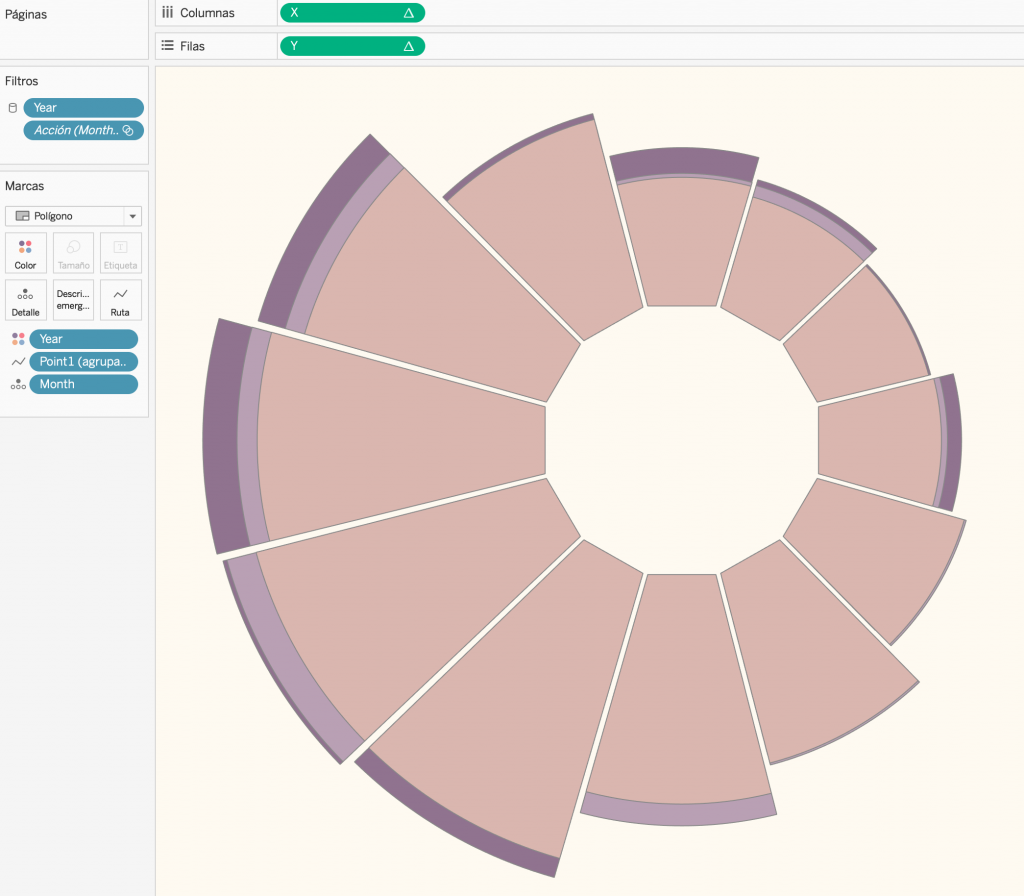

A continuación duplicamos la Hoja para crear la visualización:
- X a Columnas
- Y a Filas
- Tipo de Marca Polígono
- La Agrupación Point a Ruta
- Month a Detalle
- Year a Color
- Muestra el Parámetro 1 y ajustalo al valor 7
Por último formatea y ordena los meses según tus preferencias!
That’s all and Cheers!
