Bar in Circle Chart

Vamos a crear un gráfico de Barras en círculo, que nos permita entender cómo realizar este tipo de Charts practicando con polígonos circulares

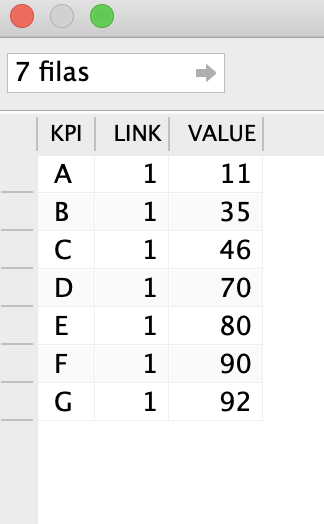

Partimos de un Data Set para visualizar los valores de un KPI, añadiendo la columna Link con valor 1 para poder usar Densificación

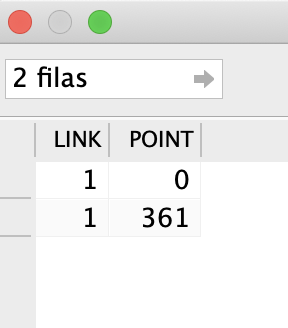

Añadimos el Data Set para realizar la Densificación en TAbleau

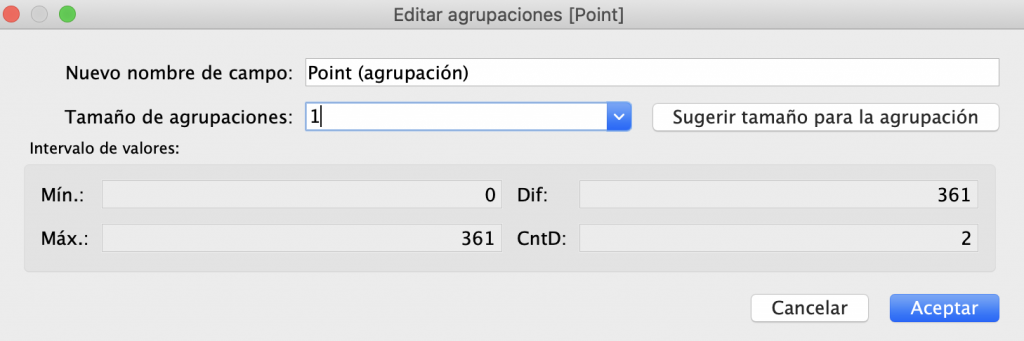

Creamos la agrupación de valores con Point

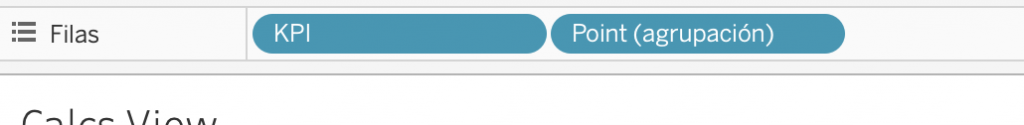

Llevamos KPI y la agrupación a Filas

Y creamos los siguientes campos calculados

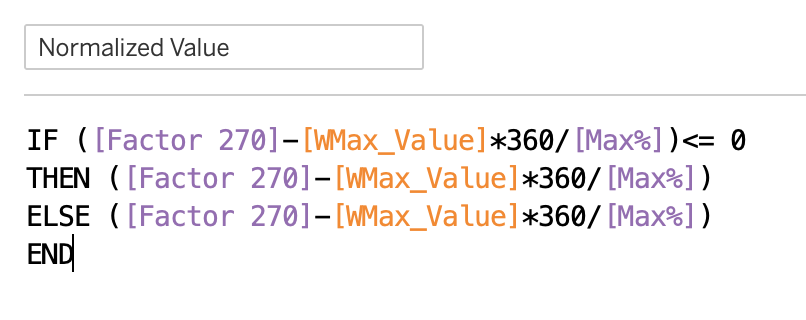

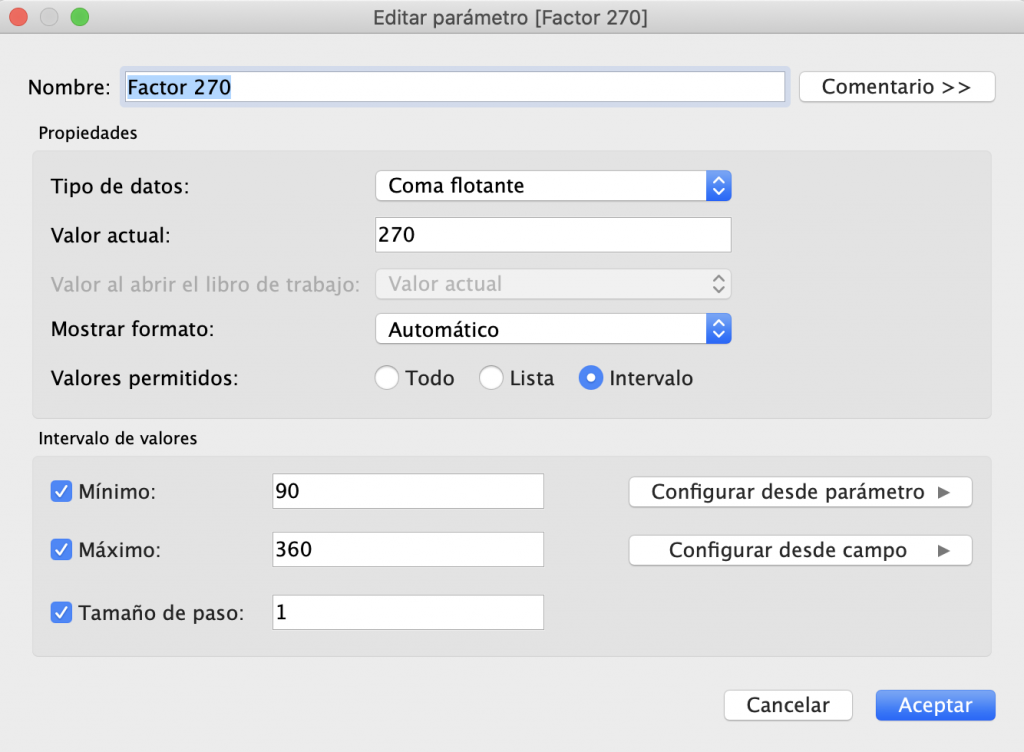

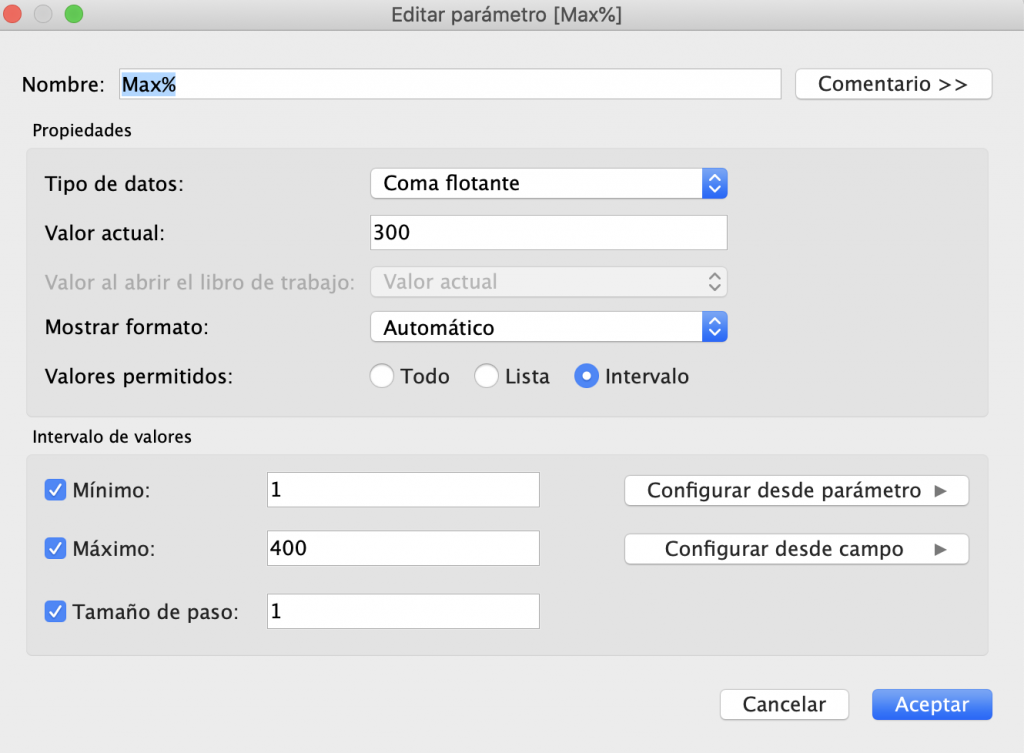

Normalizamos los valores para comenzar en la posición 270 Grados y tenemos en cuenta que valor máximo representan nuestros valores. Para ellos creamos 2 parámetros. En este ejemplo determinamos que una vuelta completa supone el 300% del KPI, empezando en el valor 270 grados.

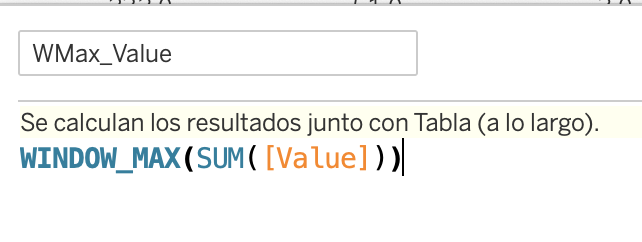

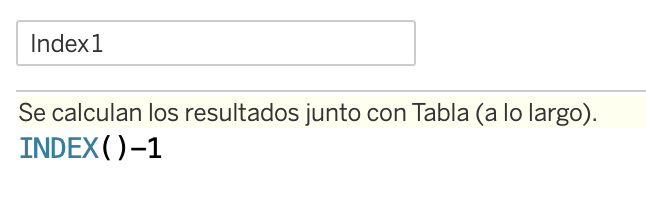

Creamos los campos calculados:

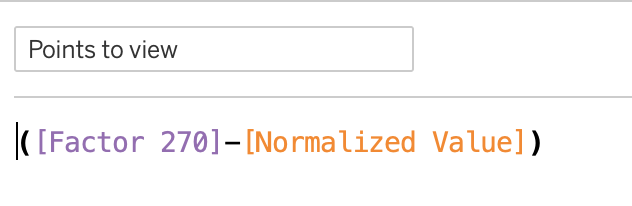

Calculamos el número de puntos que usaremos para cada Polígono (a menor valor del KPi, menos puntos serán necesarios):

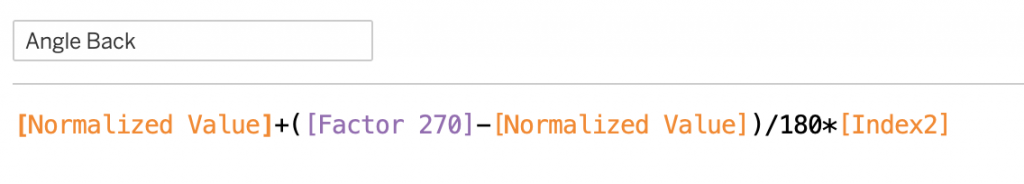

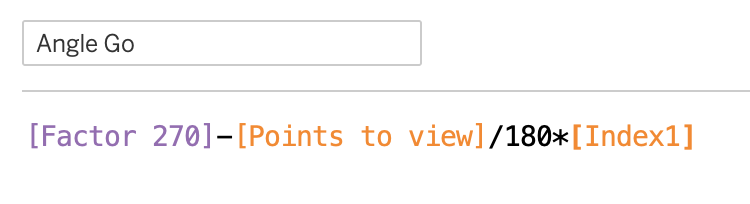

Calculamos los ángulos de ida y vuelta de los polígonos:

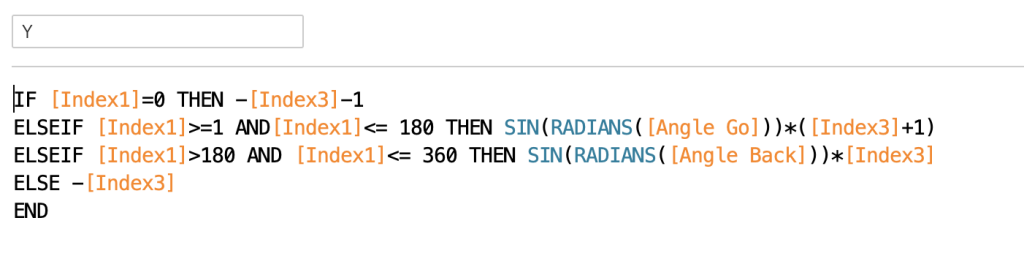

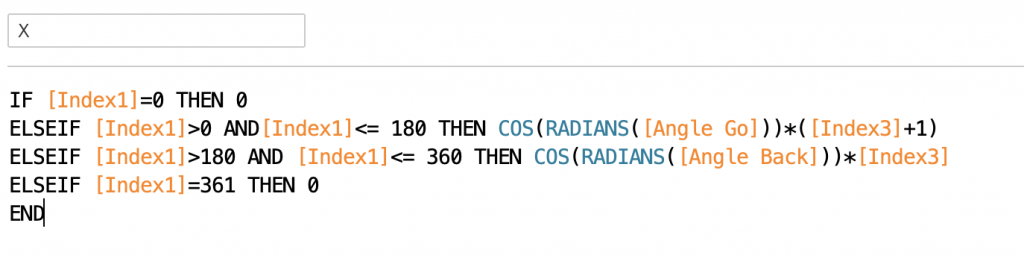

Y por último, calculamos los puntos X e Y de cada polígono:

Por último calculamos la etiqueta que mostrará el valor del KPI

Ahora revisamos todos los cálculos de tabla:

• Index1, Index 2, WMax_VAlue, Normalized Value,Points to View seleccionando la aprupación Point

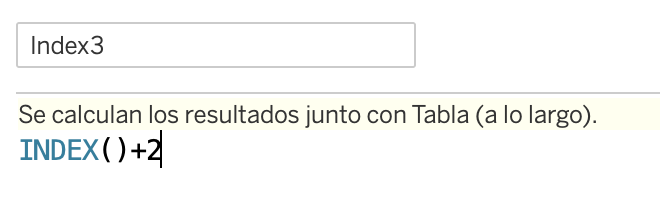

• Index3 seleccionando KPI

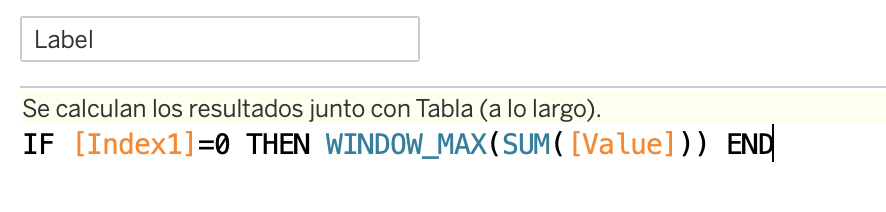

• Label seleccionando KPI y la agrupación Point
• Revisa los cálculos anidados de los campos adicionales teniendo en cuenta todos los cálculos anteriores.

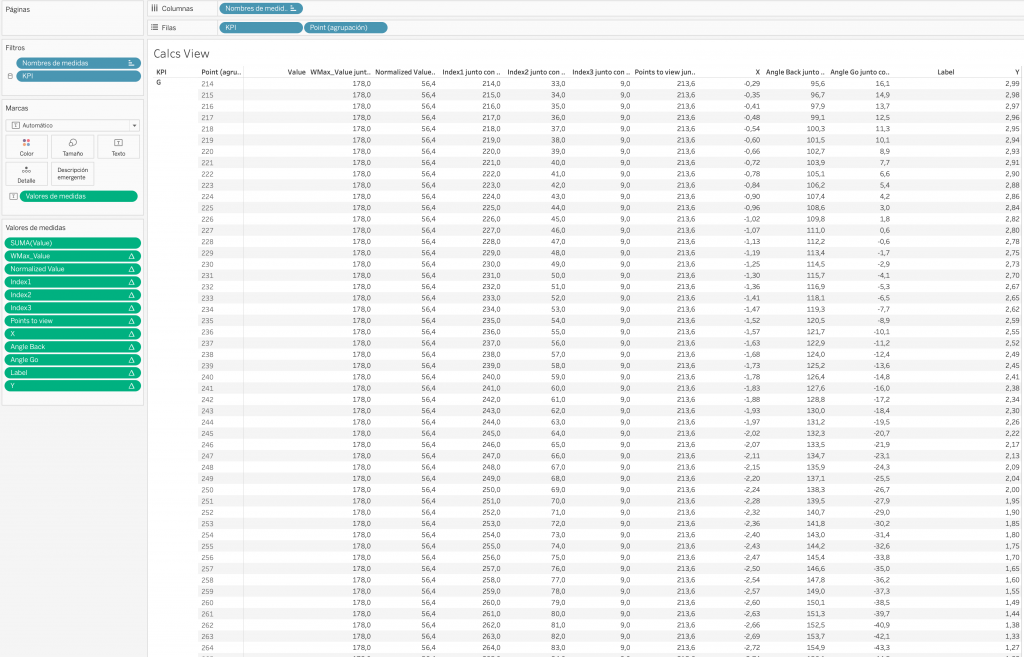

En este punto deberás tener una Tabla como esta:

Duplicamos la hoja y comenzamos a crear la visualización:

• X a Columnas
• Y a Filas
• X de nuevo a Columnas con Doble Eje
• Tipo de Marca X (1) Polígono, X (2) línea
• Agrupación Point a Ruta, en ambas X

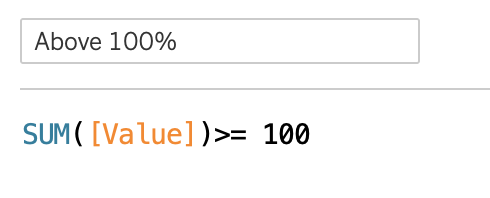

Puedes crear un campo calculado para colorear las marcas que superan cierto objetivo, llevando este campo a color del polígono

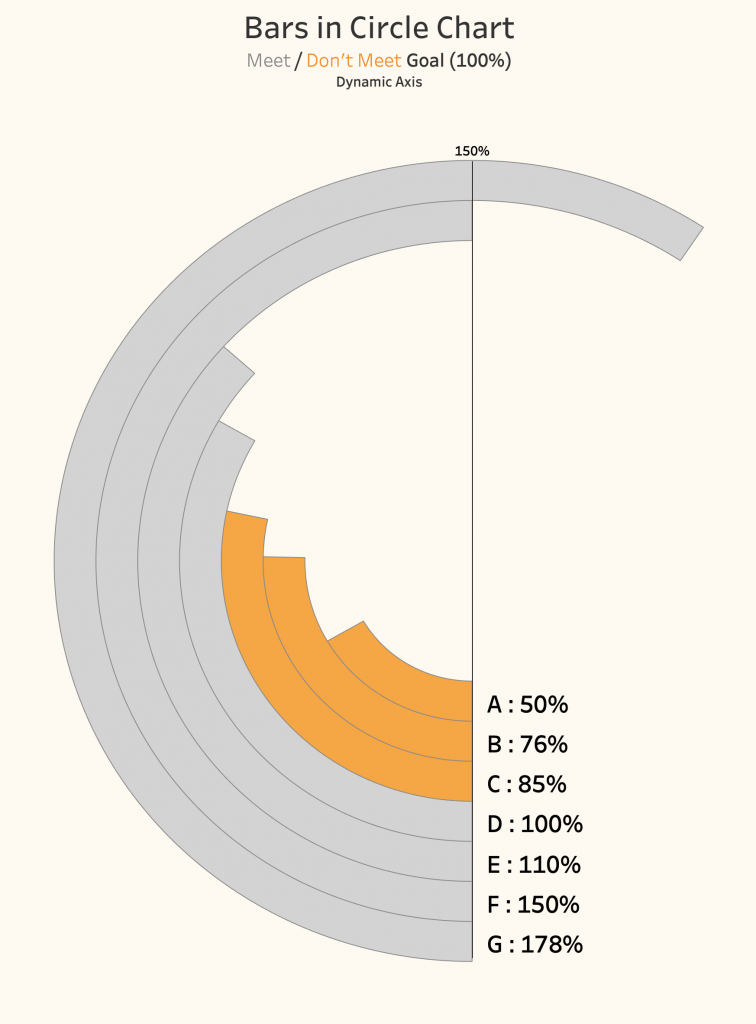

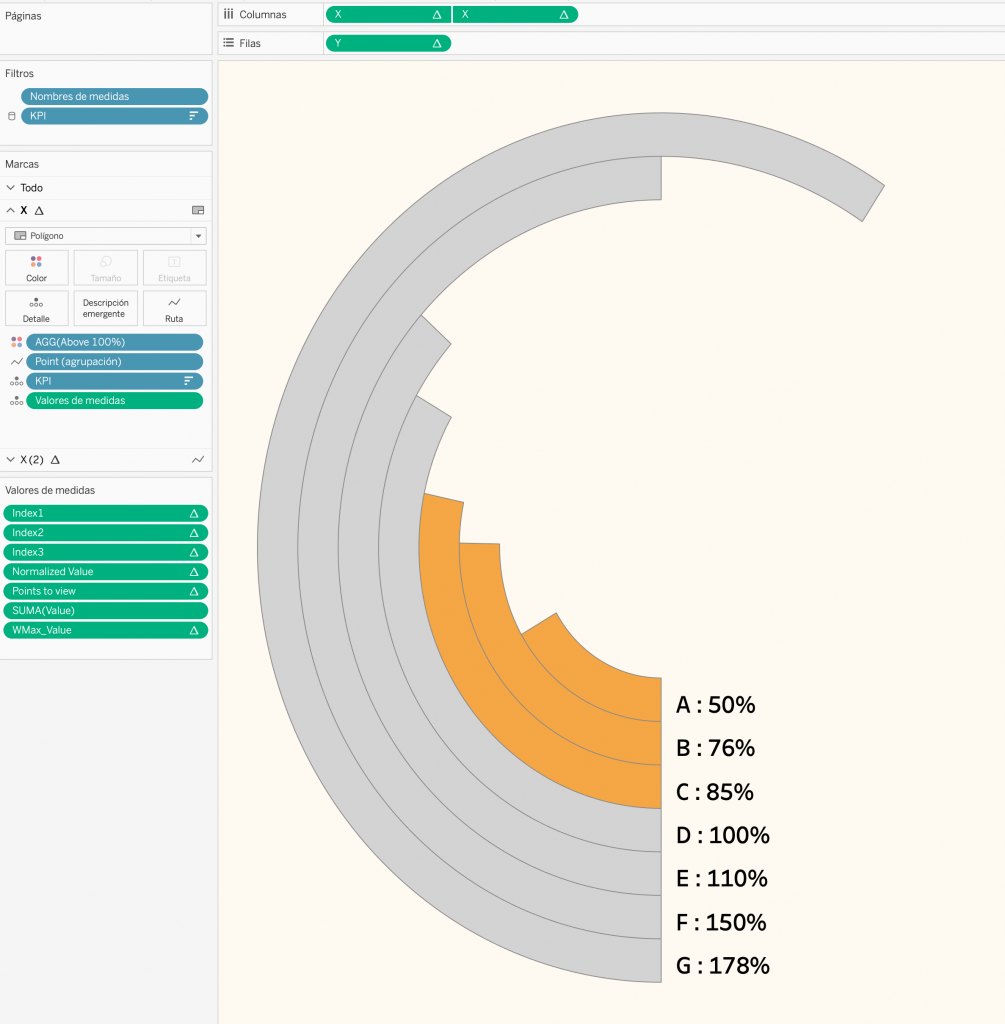

En ese punto debes tener una vista así:

Formatea la vista a tu gusto

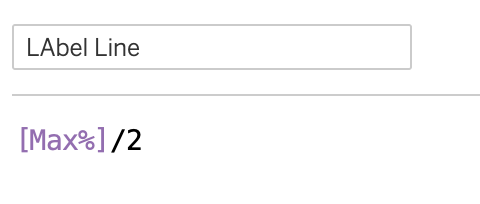

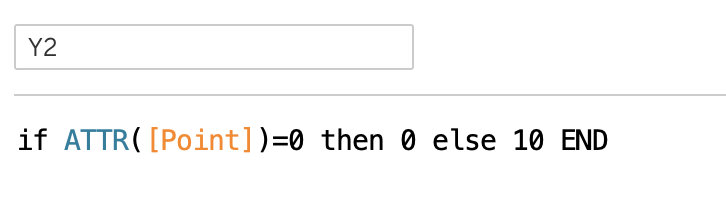

También podemos crear un eje que muestre la referencia de % de manera dinámica. Para ello crea 3 campos calculados:

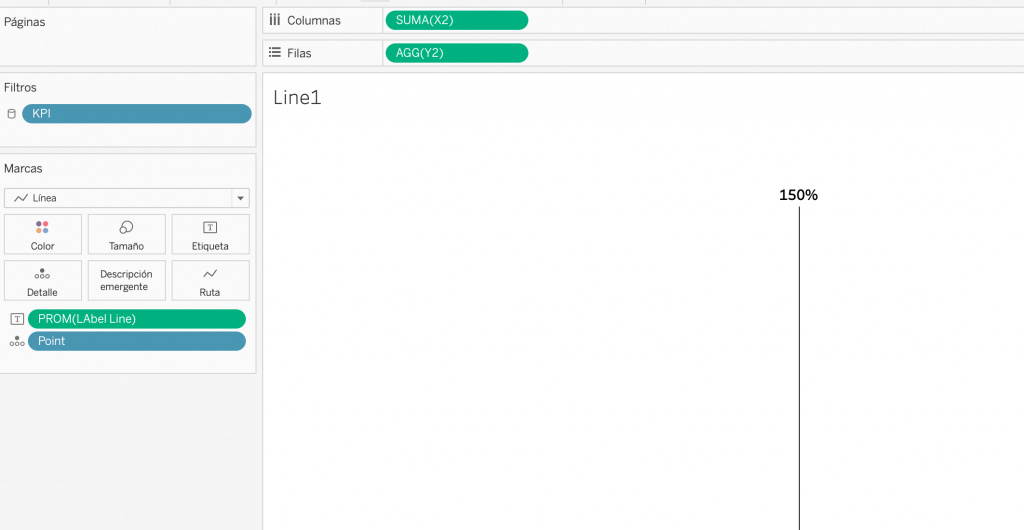

ahora crea esta vista:

Podemos combinar ambas vista en nuestro DashBoard final:

Esto es todo amigos!
