14/03/2020

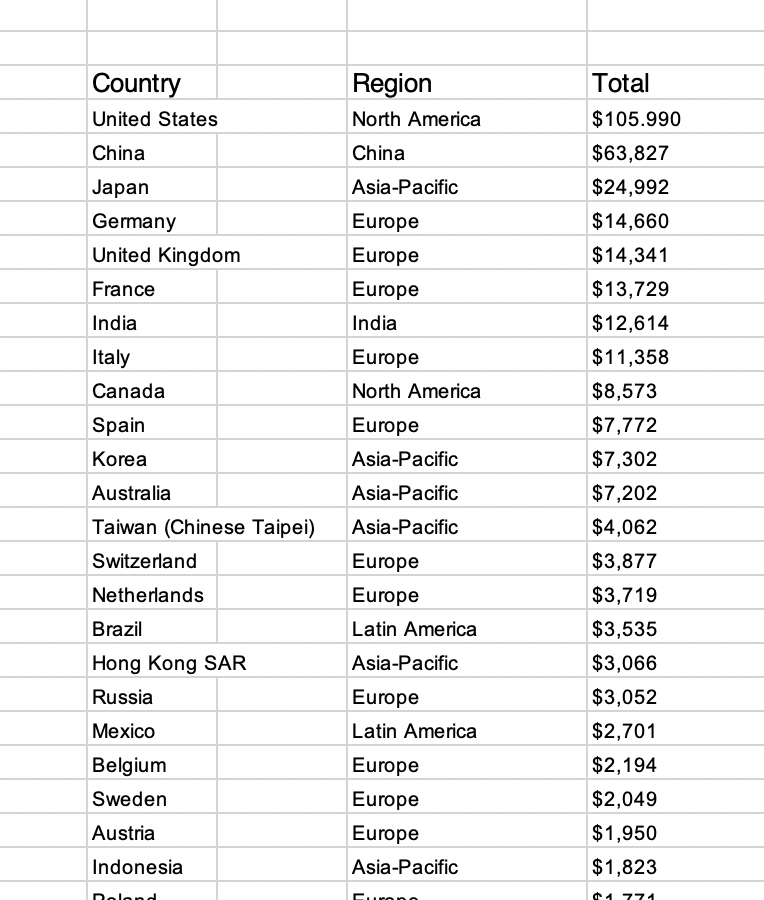

Vamos a visualizar la distribución de la riqueza en 2019 a nivel mundial. Usaremos el set de datos disponible en World Data.

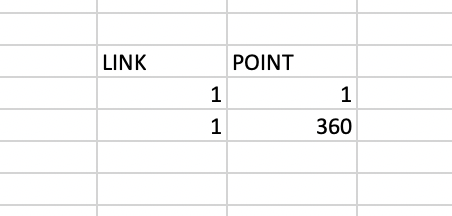

Usaremos la técnica de Densificación de Datos en Tableau para poder realizar el chart. Para ello cargamos un nuevo Set de Datos:

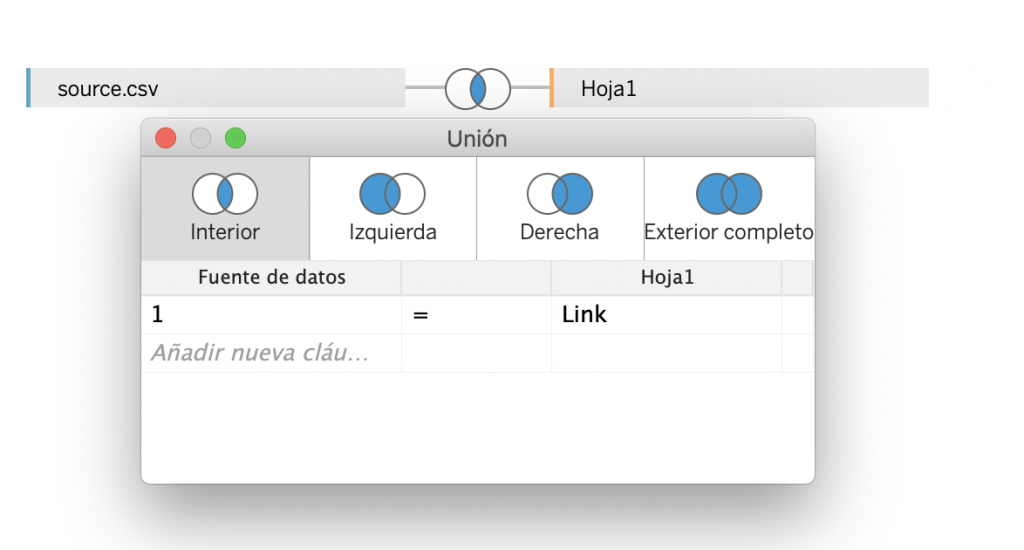

Realizamos un Inner- Join entre los 2 Data Sets:

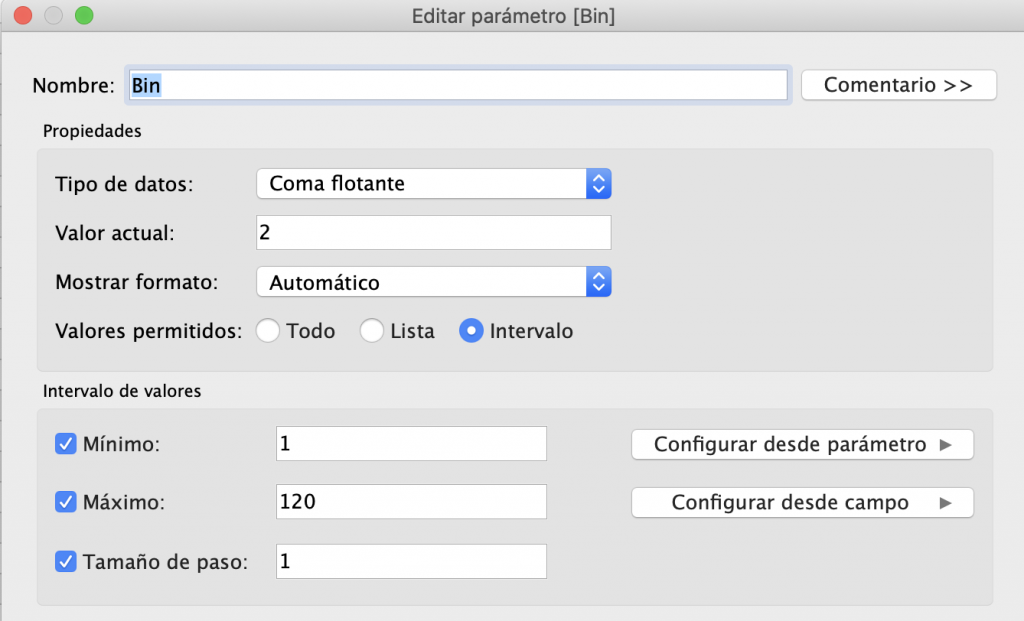

Creamos un parámetro Bin, para determinar el rango de la agrupación

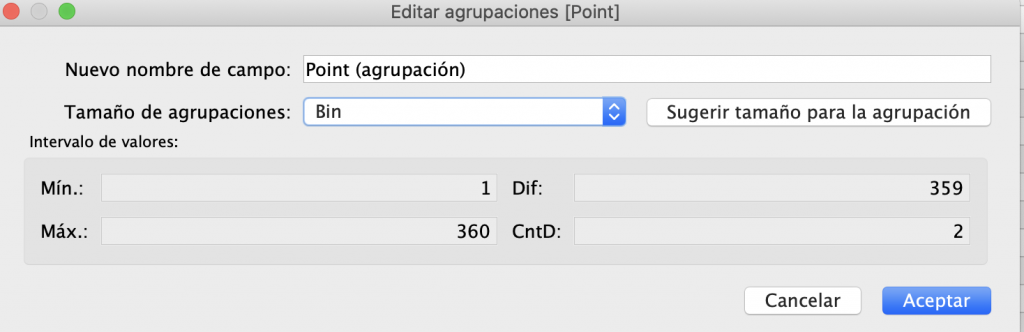

Ahora creamos la agrupación, usando como tamaño el parámetro anterior:
Creamos una hoja de trabajo nueva y llevamos Region, Country y la agrupación a Filas:

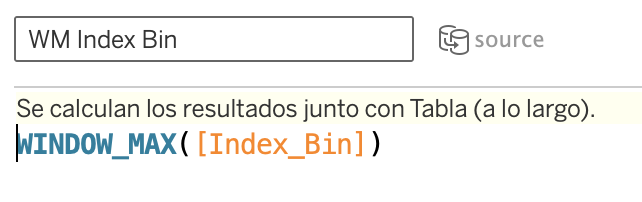

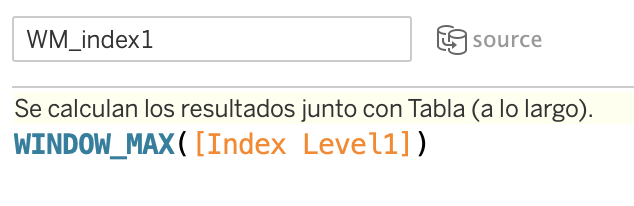

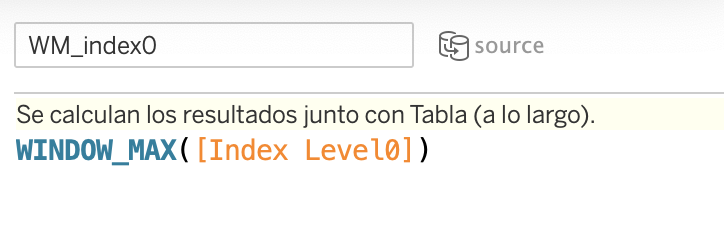

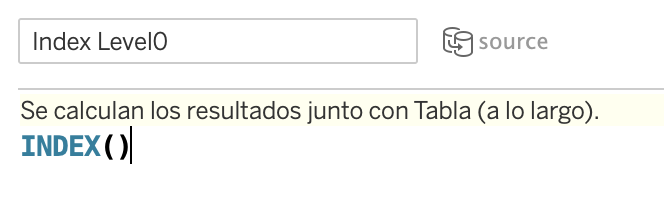

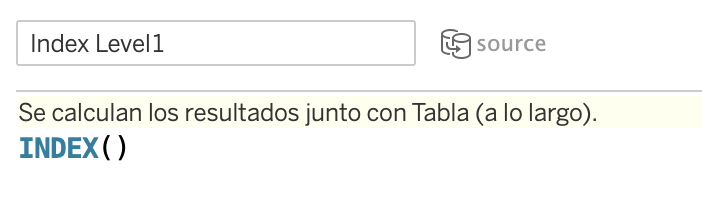

Y comenzamos a crear los campos calculados:

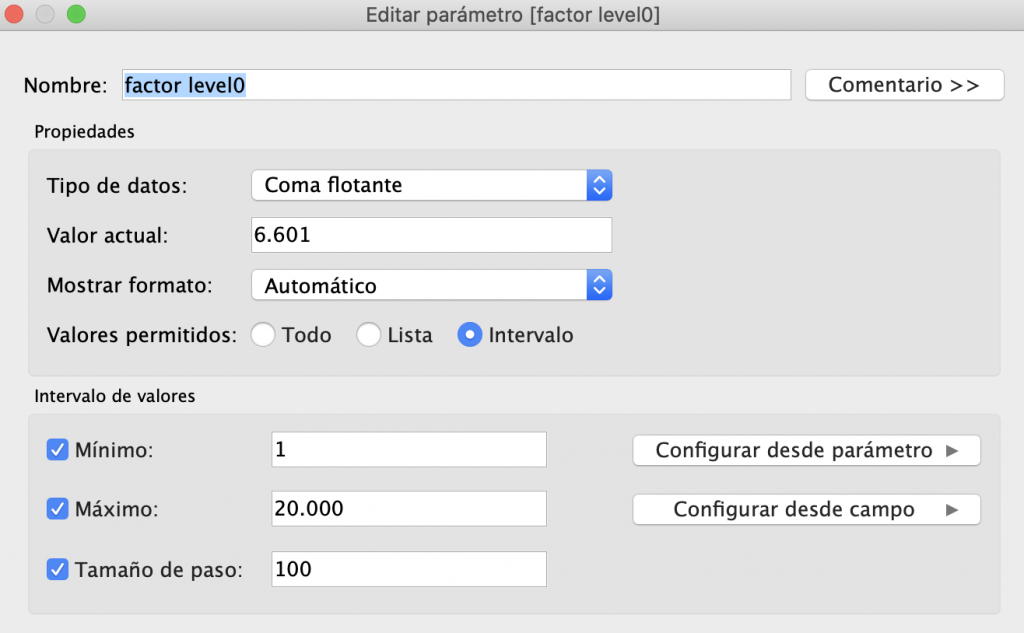

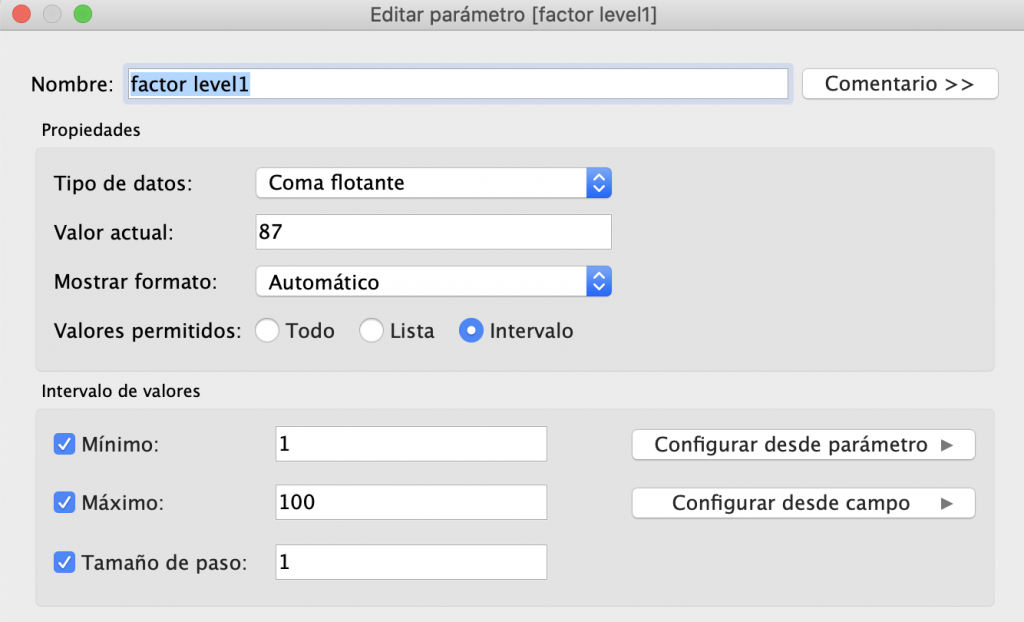

Creamos 2 parámetros para controlar la separación de las diferentes ramas:

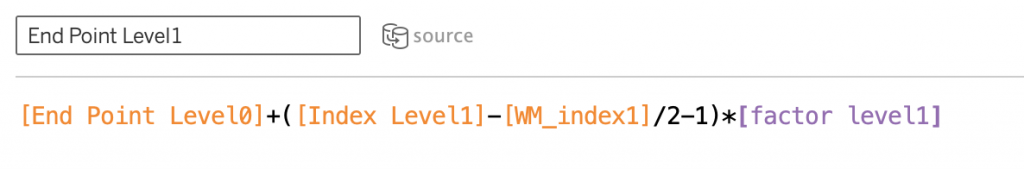

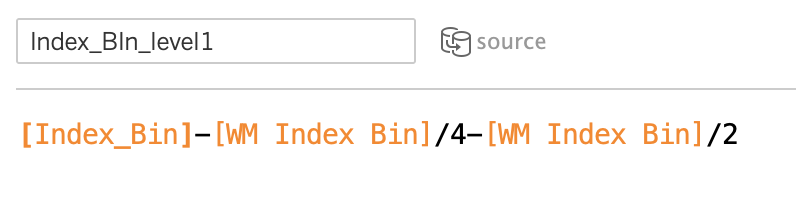

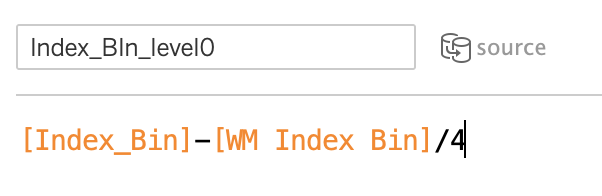

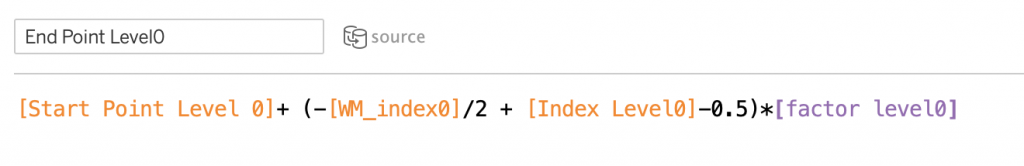

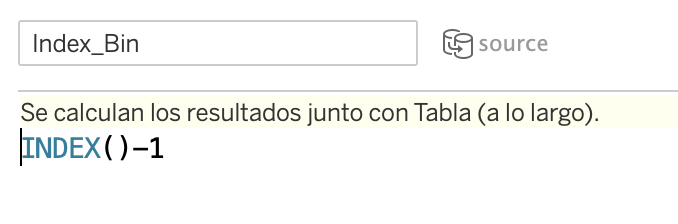

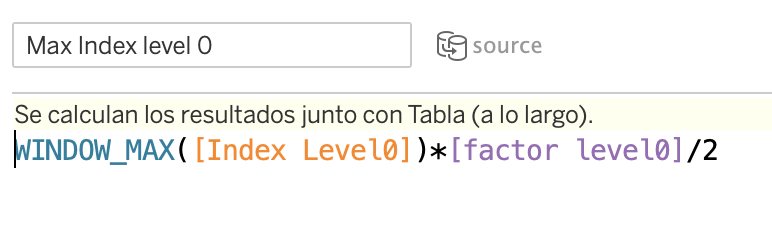

Creamos nuevos campos calculados:

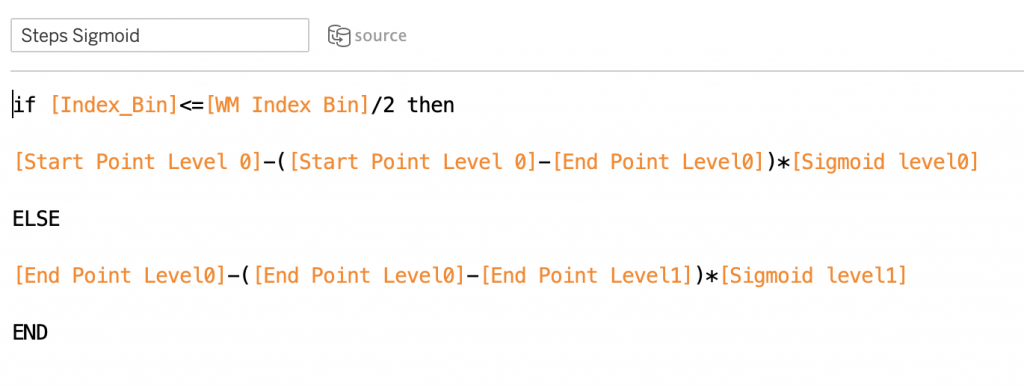

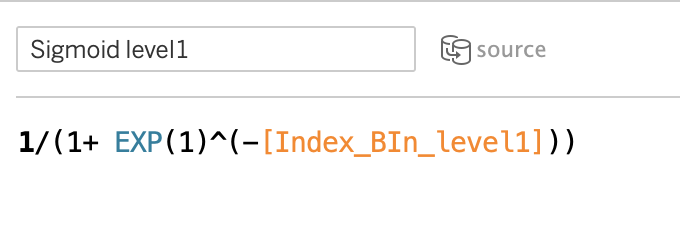

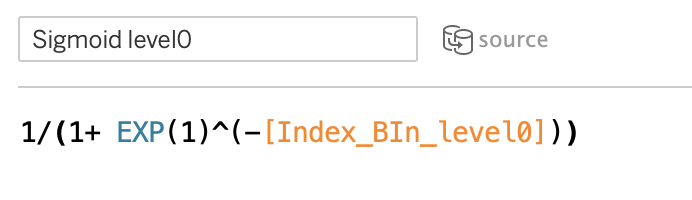

Usaremos la función Sigmoid para crear la curva:

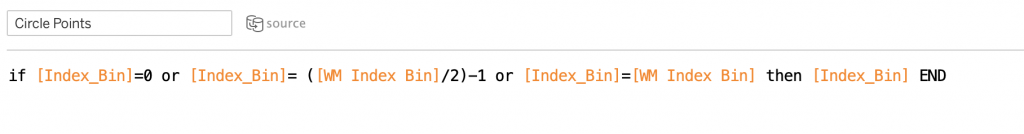

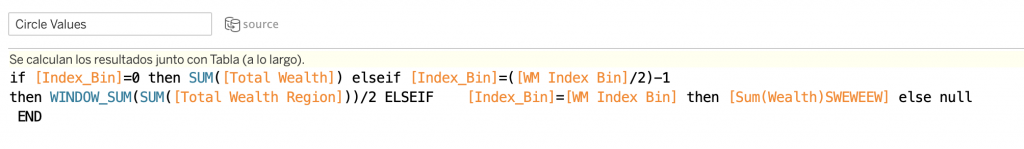

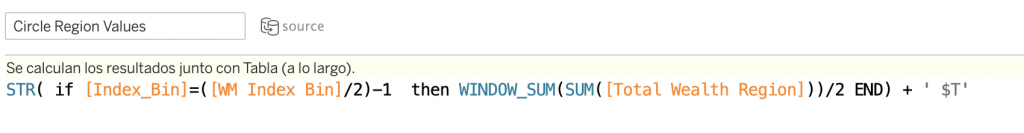

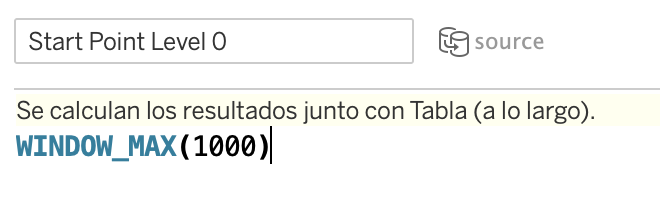

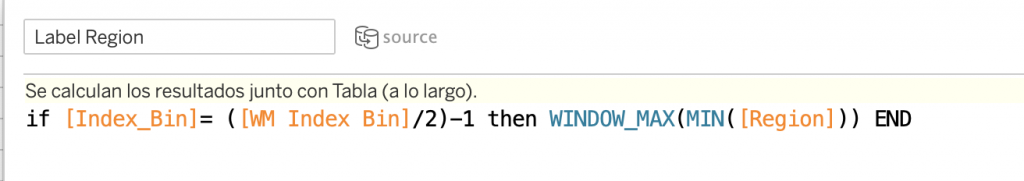

Ahora calculamos la posición de los círculos y etiquetas:
Una vez realizados los cálculos, los llevamos a la vista y revisamos todos los cálculos de Tabla
- Index_Level0 seleccionando Region, Country a nivel Region
- WM_Index0 seleccionando Region, Country a nivel mas profundo
- Index_Level1 y WM_Index1 seleccionando Country
- Index_Bin y WM_Index_Bin seleccionando Point (Agrupación)
- Max_level_level0 seleccionando Region, Country y Point (Agrupación)
- Start_Point_Level_0 seleccionando Region, Country y Point (Agrupación)

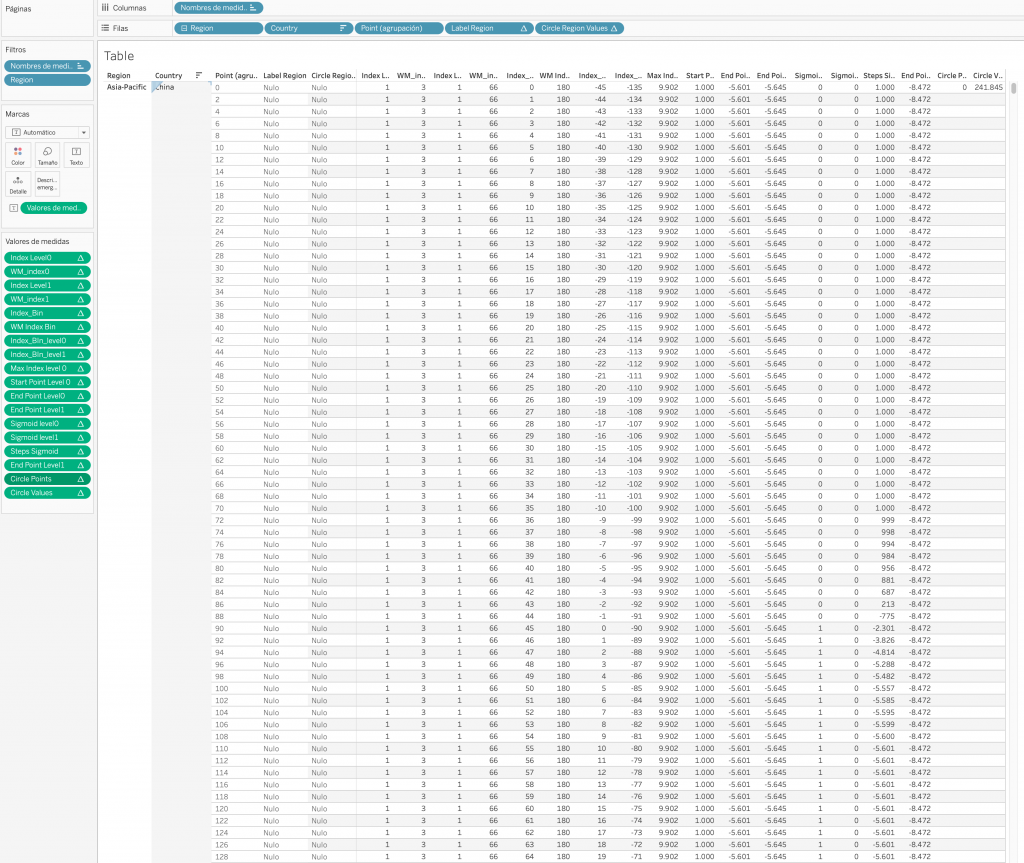

Importante: Revisa todos los cálculos de tabla anidados de todos los campos calculados para configurarlos de la misma manera.En este punto deberías encontrarte la siguiente Tabla de Datos
A continuación duplicamos la Hoja para crear la visualización:
- Index_Bin a Columnas
- Circle_Points a Columnas, seleccionando doble eje y sincronizar ejes
- Steps_Sigmoid a Filas
- Todos los campos Calculados seleccionados en el filtro de Nombres de Medidas
- Tipo de Marca Index_Bin Linea, usando Point (Agrupación como ruta)
- Tipo de Marca Circle_Points Círculos, usando Circle_Values como Tamaño
- Region a Color
- Label Region a Etiqueta
- Circle Region Values a Etiqueta

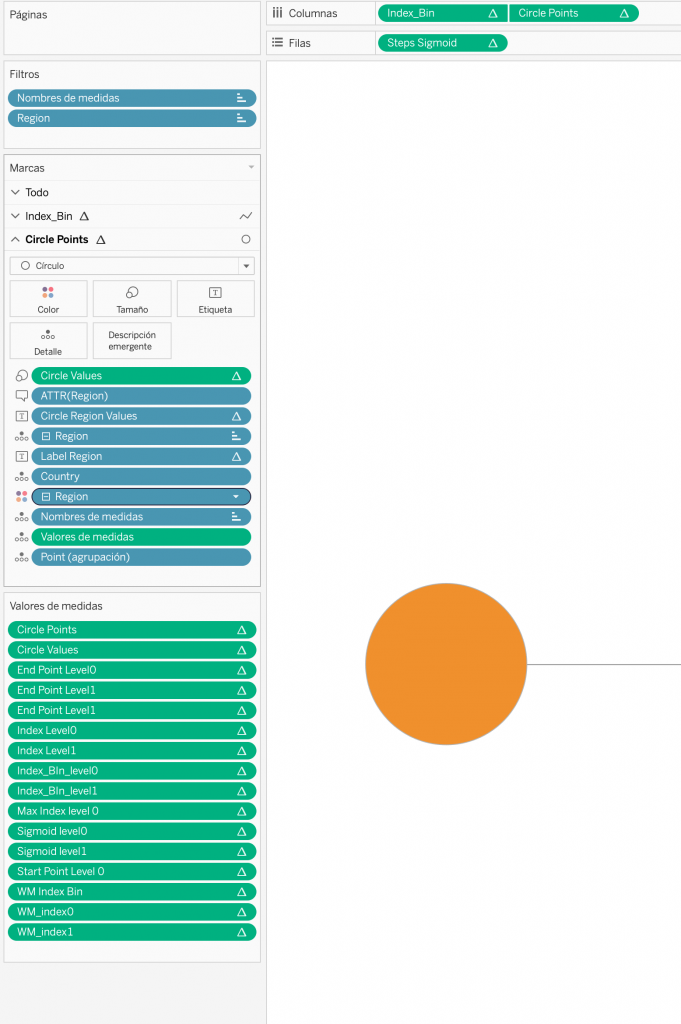

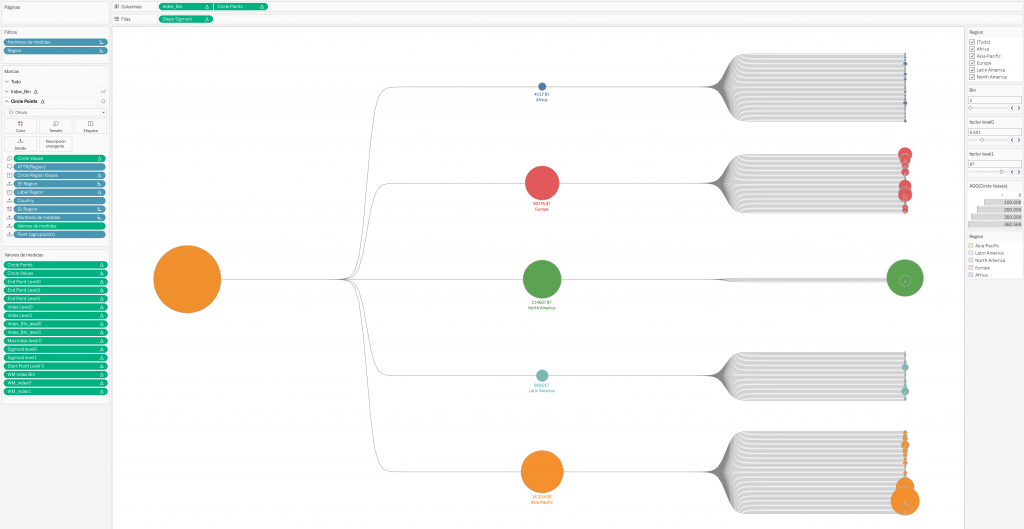

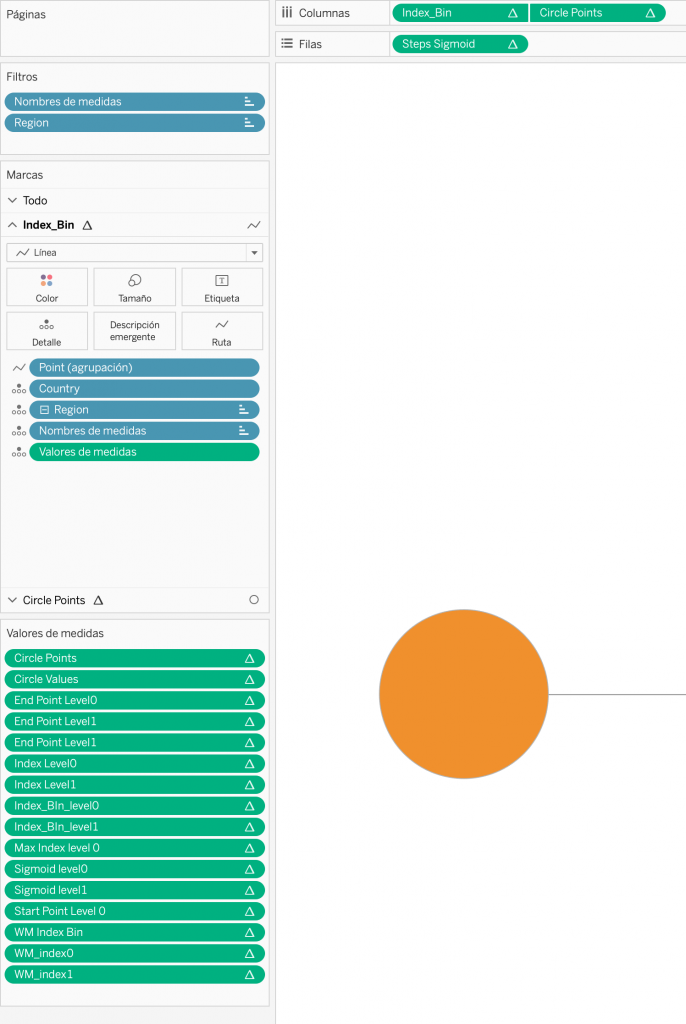

Deberías tener esta configuración:
Por último formatea y ordena los meses según tus preferencias!
Puedes bajar el libro de trabajo de mi Tableau Public para revisar los cálculos!:
https://public.tableau.com/profile/jose.antonio3839#!
That’s all and Cheers!
